病院で何気なく目にする様々な医療機器、その仕組みや原理等を分かりやすく解説します。

(解説者：医師　北村　大也)


第6回	『医療用超音波』
連載3 ― 「超音波は音の仲間(その1)　―音の正体―」
(掲載日: 2007.07.27)

<<　連載2 「なぜ波ができるのか」

1.音の波

　音波は「粗密波」とも呼ばれ、伝わるときに空気の密度(圧力)を変化させていきます。

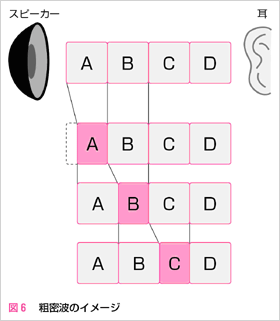

　イメージしてください。空気をブロックに分けます(図6)。

　最初の振動でつぶされて密度が高くなったAのブロックはBのブロックを押します。Bのブロックがつぶれて密度が高くなるときには、Aのブロックは勢いあまって膨らんで逆に密度が低くなります。

　一方、BのブロックはCのブロックを押し始めます。このとき、空気は音の進行方向に振動しているので「縦波」ということになります。

2．空気を伝わる音

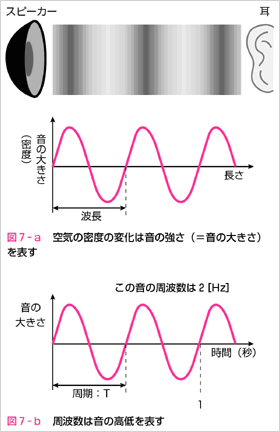

　音波が進んでいる時の空気の密度は図7-aのような感じになります。聞いている人が受ける音波を、時間を横軸にして図にすると図7-bのようになります。

　縦軸が音の大きさで、横軸から分かる周波数が音の高さと関係があります。周波数は1秒間に含まれる波の個数です。人間は周波数の大きい音を高音、小さい音を低音と定義しています。密度(圧力)の変化の大きさが「音の強さ」で、周波数は「音の高さ」を表すということです。

3．音の速さ

　超音波のしくみを理解するには、「音波の速さ(音速)」についての知識が重要です。

　音速は、音波が伝わる物質(媒質)によってだいたい決まっています。室温の空気中であれば340m/s、水中では1,500m/sです。

　音速は、媒質の弾性定数と密度によって決定されます。弾性定数とは、簡単に言うと硬さです。音速は弾性定数が大きくて(硬くて)、密度の小さい媒質では速くなります。

　一般的に、気体より液体や固体のほうが音速は速くなります(表1-a)。生体内の音速は水とだいたい同じくらいで、超音波診断装置の音速は1,530m/s(JIS規格37度)と設定されています(表1-b)。

4．音波の周波数と波長

　人が聞こえる音波の範囲は、周波数20～20,000Hzと言われています。超音波は、「人の耳で聞こえないくらい高周波数の音波」のことを言い、医療用では周波数は１～20MHz(メガヘルツ：1,000,000ヘルツ)の超音波が利用されています。

　空気中の音波の波長は、空気中では音速が340m/s、また［音速＝周波数×波長］なので、17mm～17mになります。生体内の超音波の波長は、音速が1,530m/sなので0.077mm～1.53mmになります。

<POINT!>
※	音波が空気中を伝わるとき、空気の密度の変化は音の強さ(＝音の大きさ)を表し、周波数は音の高低を表す。
※	超音波とは、「人の耳で聞こえないくらい高周波数の音波」のこと。
